Productvoordelen
1) Twee graveermethoden: spindel en lasermodule.
2) Functie eindschakelaar X/Y/Z-as: nadat de eindschakelaar is geïnstalleerd en de XYZ-as het bereik van de graveermachine overschrijdt, activeert de eindschakelaar de machine om automatisch te stoppen.
3) Noodstopknop: deze functie kan worden gebruikt wanneer tijdens het werk een noodstop nodig is, wat de graveermachine veiliger en praktischer maakt.
4) PWM/TTL-signaalregeling is beschikbaar en het vermogen is 0-100% instelbaar!
5) Aangedreven door een geïntegreerde geïmporteerde stappenmotor met kortsluitbeveiliging.
6) Het gebruikt een ventilator om koeling te forceren.
7) Off-line identificatiefunctie: u kunt de off-line module en de computer tegelijkertijd plaatsen, en de off-line zal automatisch identificeren of er computerbesturing is.
8) Optische koppelingsisolatie is toegevoegd aan de spilaandrijving, zodat de besturingskaart minder warmte genereert en de spilsnelheidsregeling meer lineair en veiliger is.
Specificaties
• Afmetingen: 40x33x24cm (16,53" x 13,78" x 10,63")
• Maximale slag: 30 x 18 x 4,5 cm (11,8" x 7,1" x 1,8")
• Verwerkingsdikte: 4,5 cm (1,77")
• Stappenmotor: Nema17 stappenmotor 34MM,1.33A,0.25N.M
• Spindel: 775 DC spindelmotor 100W 10000RPM
• Voeding: DC 24V 5.6A voedingsadapter (ingangsspanning 110-240VAC)
• Constructiemateriaal: aluminiumlegering
• Laservermogen: 1W / 1,6W / 2,5W / 3W / 5,5W / 7W / 10W / 15W
• Besturingssysteem: grbl-besturing (kaars)
• Poort: USB-interface
• Systeemondersteuning: Windows XP SP3, Win 7, Win 8, Win 10 (32/64 kan zijn)
• Verwerkingsnauwkeurigheid: ongeveer 0,2 mm
• Ondersteunende bestanden: G-code (.nc/.txt/.tape/.gcode...)

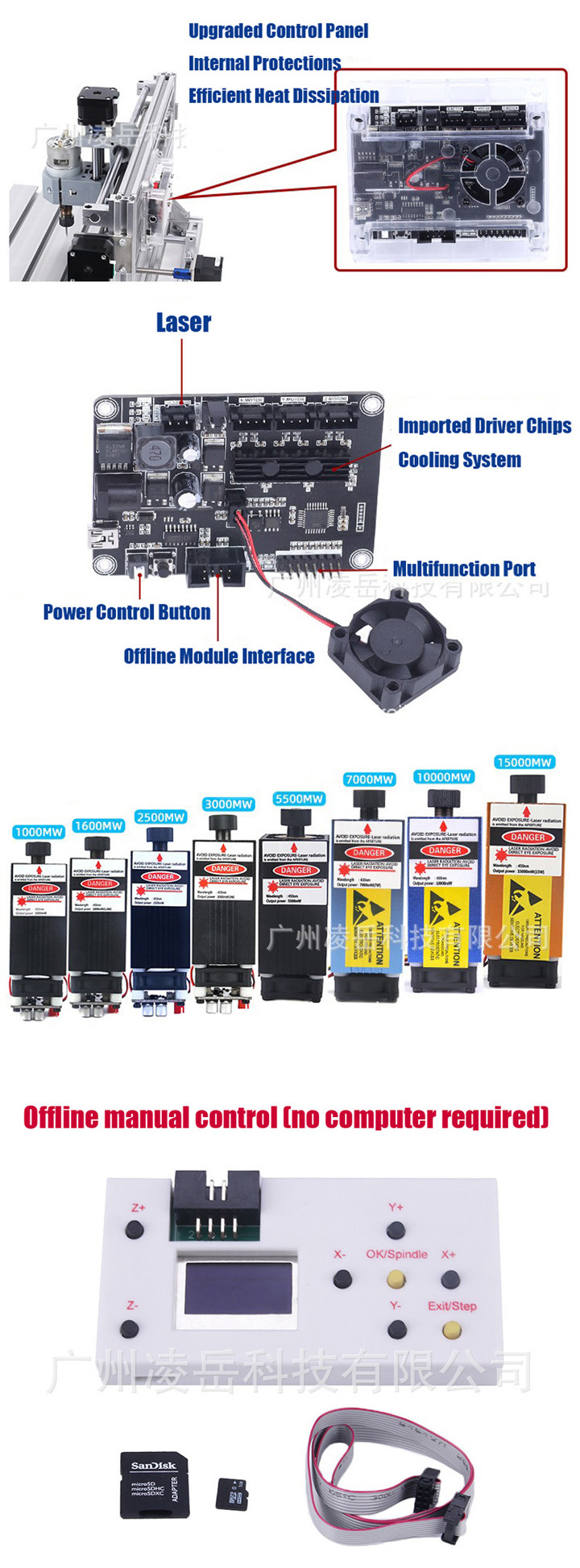

GRBL-controllerkaart
• Aansluiting: USB (USB-CH340)
• Software: GRBL-controller, UniversalGcodeSender
• Ingangsspanning: 24VDC
• Masterchip: atmel 328P (Arduino nano)
• Spilaandrijfchip: MOSFET (aanbeveling 24V, stroom binnen 10A)
• Spil PWM-snelheid: ondersteuning
• Ondersteuning stappenmotor: 12V, < 2A stroom wordt aanbevolen
• Voedingsinterface: 5,5-2,5 mm DC-interface
• Ondersteuning 3-pins module: ondersteuning 0.5W-20W module
775 spindelmotor
• Spindelparameters: 775 spindelmotor (12-36V) 24V:10000r/min
• Boren: 10 stuks punt 0,1 mm, 20 graden, diameter 3,175 mm
• Diameter montagegat: M4 schroefgat; De steek van het montagegat is ongeveer 29 mm
• Spindel PWM snelheid: vermogen 0-100% instelbaar
• Diameter motoras: 15 mm
Plaat klemmen
• Boorklemparameters: ER11-3.175mm (kan worden vervangen 0-7mm)
• Bewerkbaar materiaal: hout, kunststof, PCB, PVC, koolstofvezel, acryl, densiteitsplaat, enz
Offline controllermodule:
Zonder een offline controllermodule: u moet de lasergraveermachine op de computer aansluiten om te werken
Met een offline controllermodule: de lasergraveermachine kan direct werken. U hoeft geen verbinding te maken met een computer.

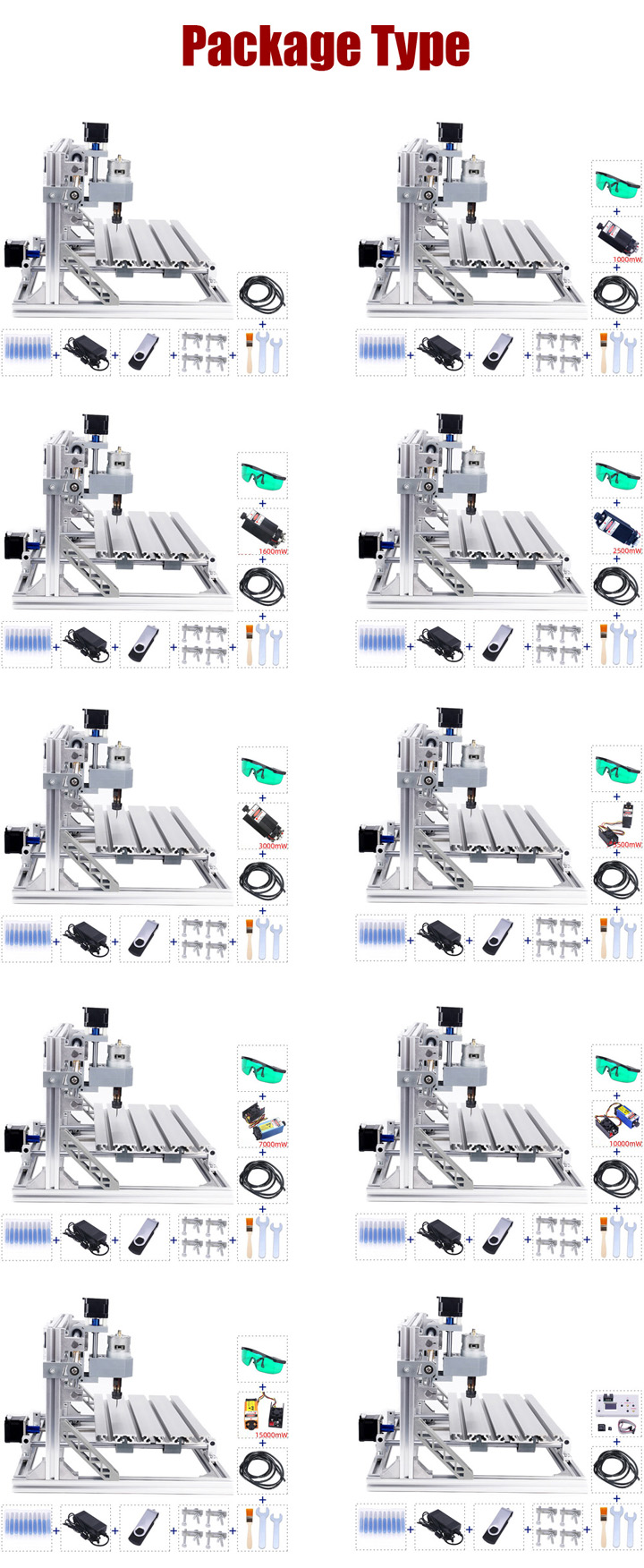

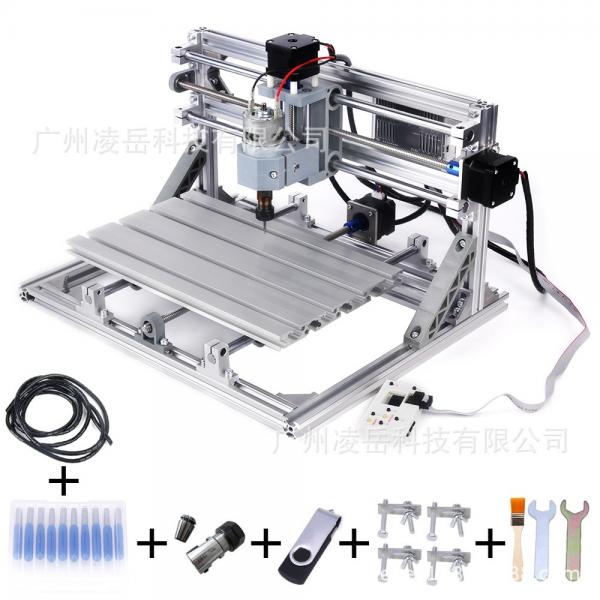

Verpakkingsinhoud
• 1 x 3-assige CNC-lasergraveerder
• 1 x lasermodule (optioneel)
• 1 x offline controllermodule (optioneel)
• 1 x GRBL 1.1f-besturingskaart
• 1 x 775 spilmotor
• 1 x ER11 spantang
• 1 x voeding
• 10 x 20°0,1 mm boortjes
• 4 x plaatklemmen
• 3 x inbussleutels
• 1 x 4G USB-flashstation
• 1 x Engelse gebruikershandleiding en GRBL-software
