Krachtige motor
Er zijn drie stappenmotoren voor een soepele beweging. De 775 DC(12-36V)24V spindelmotor op de Z-as kan een snelheid bereiken van 10000r/min.

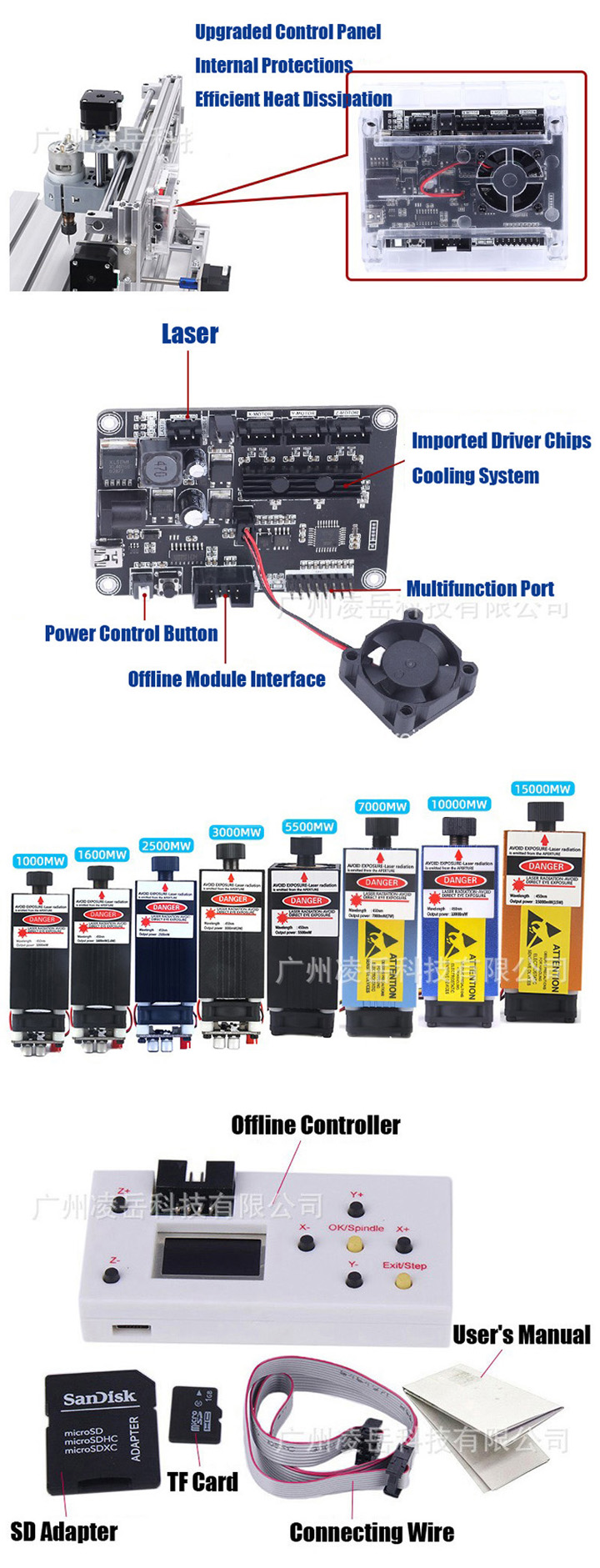

Controleur
Gebaseerd op open-source Grbl v1.1. Het heeft krachtigere maar stillere drivers toegevoegd en optocouplers toegevoegd om je moederbord te beschermen tegen harde stops.
Effectief graveergebied
Het effectieve graveergebied van deze graveermachine is 160 x 100 x 40 mm, voldoende voor de meeste toepassingsomgevingen.
Brede toepassing
Het is geschikt voor vele boor- en graveermaterialen, zoals kunststoffen, zacht aluminium, messing, acryl, PVC, PCB, hout, multiplex, nylon, enz.
Specificaties
• Besturingssoftware: GRBL-besturing
• Afmeting: 260x240x220mm
• Effectieve slag: 160x100x40mm
• Schroefstang: T8-schroefstang, 4 mm spoed, dubbele koperen moerspeling
• Aandrijfmotor: 42 stappenmotor 1.3A 0.25N.M.
• Spindel: 775 spindelmotor (12-36V) 24V 10000r/min
• Spilhouder: ER11 spantang
• Lichaamsmateriaal: aluminium + kunststof
• Voeding: 24V 5A voedingsadapter (ingangsspanning 110-220V)
• Ondersteunend systeem: Windows XP / Win7 / Win8 / Win10
• Aansluiting: PC-USB aansluiting
• Laser: 1W 1,6W 2,5W 3W 5,5W 7W 10W 15W optioneel
• Ondersteunend bestand: G-code (.nc/.txt/.tape/.gcode)
• Verwerkingsnauwkeurigheid: ongeveer 0,2 mm
• Spindel PWM Snelheid: ondersteuning; vermogen 0-100% instelbaar
• Graveermaterialen: kunststof, hout, acryl, PVC, PCB, koper, zacht aluminium, steen, enz.
Offline controllermodule:
Zonder een offline controllermodule: u moet de laser graveermachine op de computer aansluiten om te werken.
Met een offline controllermodule: de lasergraveermachine kan direct werken. U hoeft geen verbinding te maken met een computer.

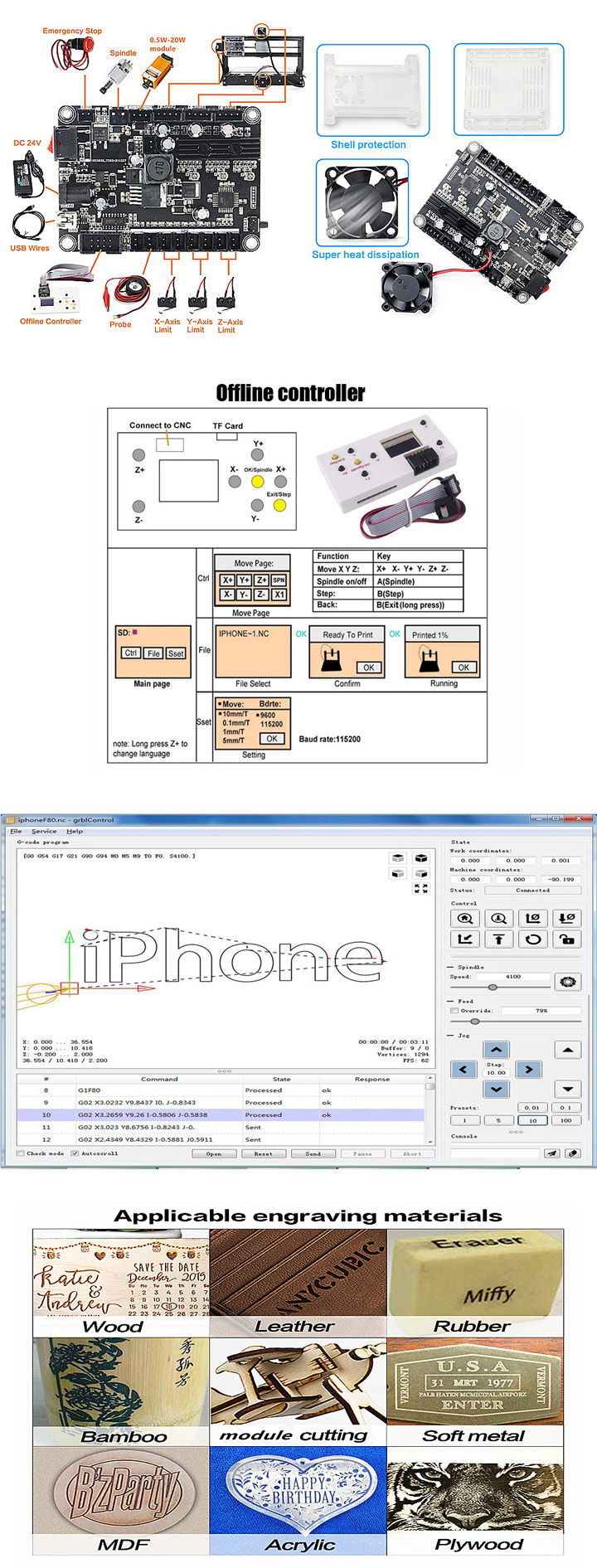

GRBL offline controle
1) Ondersteuning van SD-kaart en TF-kaart tegelijkertijd.
2) Met deze offline controllermodule kunt u de CNC-router rechtstreeks bedienen zonder deze op uw computer aan te sluiten.
3) Nadat het bestand op de SD-kaart is geplaatst, kan het graveerbestand direct worden geïdentificeerd. U kunt ook de micro-USB-kabel gebruiken om de offline handcontrollerkaart op uw computer aan te sluiten en het bestand op te slaan.
4) Handmatige bediening: u kunt de XYZ-aslocatie handmatig aanpassen als startpunt voor het graveren, de spil handmatig openen of sluiten, de koelventilator handmatig openen of sluiten
5) Bestandsgravure: nadat de offline controller een bestand heeft opgeslagen, kan deze de GRBL-besturingskaart verbinden en de gravure verwerken, en u hoeft de pc niet aan te sluiten.
6) Bestand opslaan: nadat de offline controller verbinding heeft gemaakt met de pc, wordt deze herkend als USB en heeft deze rechtstreeks toegang tot het graveerbestand.

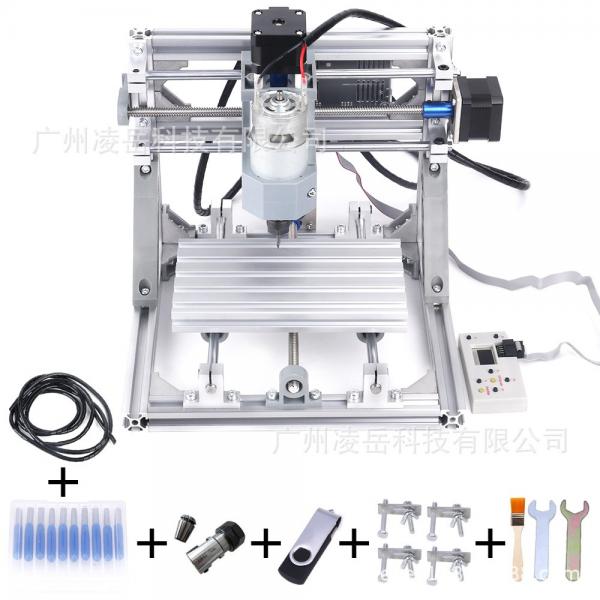

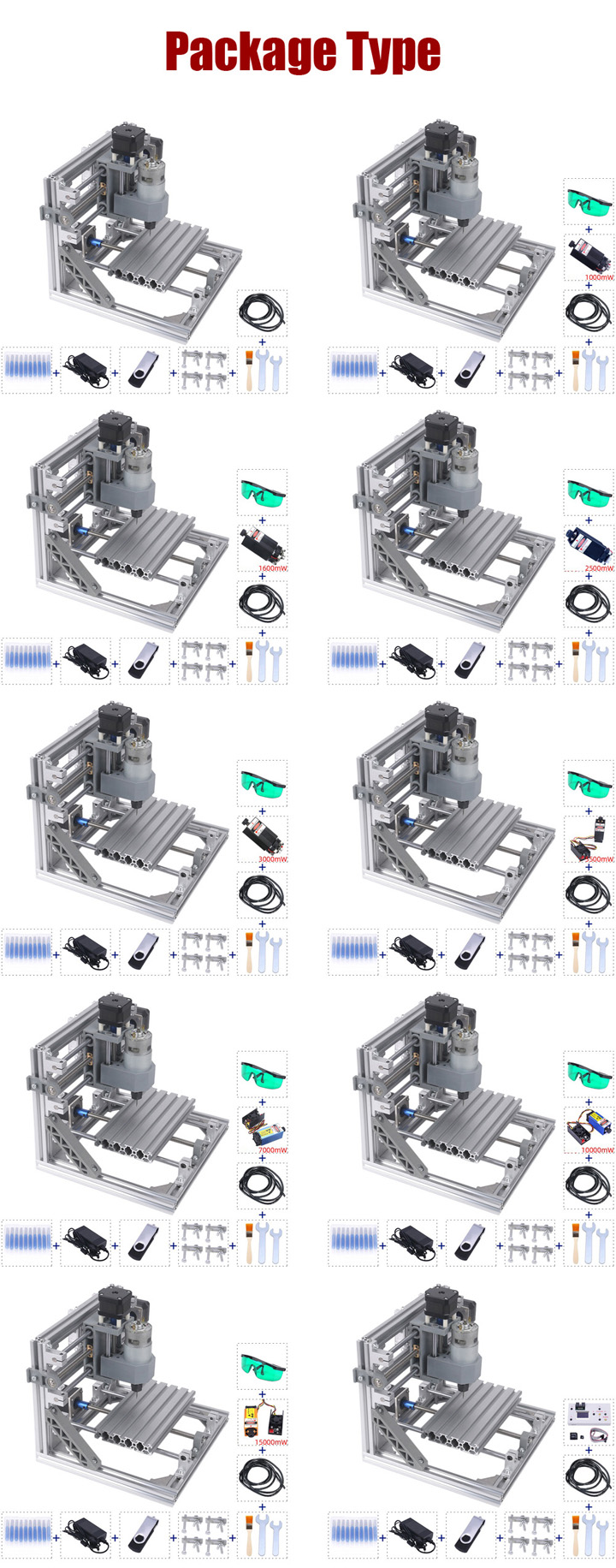

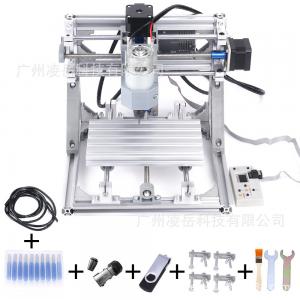

Verpakkingsinhoud
• 1 x DIY CNC-router laser graveermachine
• 1 x lasermodule + veiligheidsbril (optioneel)
• 1 x offline besturingsmodule (optioneel)
• 1 x USB-kabel
• 2 x sleutels
• N x schroeven en moeren
• 1 x U-schijf
• 10 x frees
• 1 x voedingsadapter
• 1 x gebruikershandleiding
