Productvoordelen
1) Twee graveermethoden: spindel en lasermodule.
2) Functie eindschakelaar X/Y/Z-as: nadat de eindschakelaar is geïnstalleerd en de XYZ-as het bereik van de graveermachine overschrijdt, activeert de eindschakelaar de machine om automatisch te stoppen.
3) Eenvoudige montage - Deze mini-CNC-lasergraveermachine wordt geleverd met een gedetailleerde gebruikershandleiding en montage-instructies. Eenvoudig met de hand gemonteerd volgens de installatie-instructies, dan kunt u genieten van het plezier van het gebruik van een graveermachine.
4) Noodstopknop: deze functie kan worden gebruikt wanneer tijdens het werk een noodstop nodig is, wat de graveermachine veiliger en praktischer maakt.

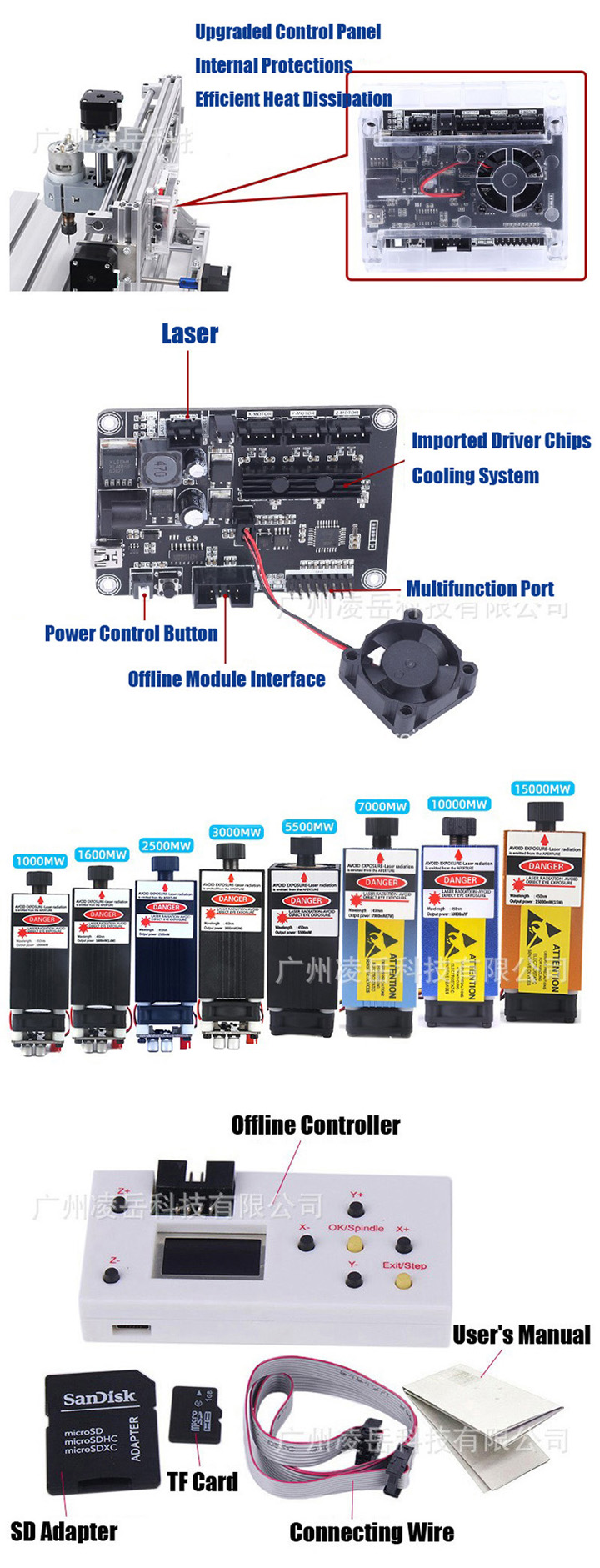

5) GRBL-besturingskaart: de GRBL-besturingskaart kan via een USB-interface op een computer worden aangesloten, met dubbele Y-as, vierassige aandrijving en volledige functionaliteit.
6) PWM/TTL-signaalregeling is beschikbaar en het vermogen is 0-100% instelbaar!
7) Aangedreven door een geïntegreerde geïmporteerde stappenmotor met kortsluitbeveiliging.
8) Het gebruikt een ventilator om koeling te forceren.
9) Off-line identificatiefunctie: u kunt de off-line module en de computer tegelijkertijd plaatsen, en de off-line zal automatisch identificeren of er computerbesturing is.
10) Optische koppelingsisolatie is toegevoegd aan de spilaandrijving, zodat de besturingskaart minder warmte genereert en de spilsnelheidsregeling meer lineair en veiliger is.
Specificaties
• Framemaat: 400x330x240mm
• Werkgebied: 300x180x40mm
• Spindel: 775 spindelmotor (12-36V) 24V: 10000r/min
• Spilopname: ER11
• Stappenmotor: Romplengte 34MM, Stroom 1.33A, 12v. Koppel 0.25N/M
• Voeding: 24V 5.6A (110V -240V)
• Software: GRBL-controller
• Ondersteuningssysteem: Windows XP / Win 7 / Win 8 / Win 10
• Boren: 3.175 mm diameter (10 stuks)
• Constructiemateriaal: aluminiumlegering
• Spilaandrijfchip: MOSFET (aanbeveling 12~36V, stroom: binnen 10A)
• Spil PWM-snelheid: ondersteuning
• Lasergraveren: ondersteuning
• Laservermogen: 1W / 1,6W / 2,5W / 3W / 5,5W / 7W / 10W / 15W
• Voedingsinterface: 5,5-2,5 mm DC-interface
• Graveermaterialen: plastic, hout, acryl, PVC, PCB, zachte metalen, enz.
Offline controllermodule:
Zonder een offline controllermodule: u moet de lasergraveermachine op de computer aansluiten om te werken
Met een offline controllermodule: de lasergraveermachine kan direct werken. U hoeft geen verbinding te maken met een computer.
Verpakkingsinhoud

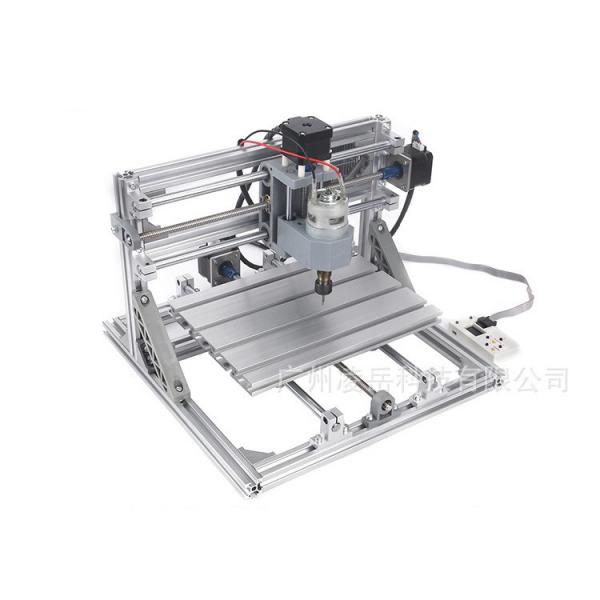

1 x doe-het-zelf 3-assige CNC-lasergraveerder
1 x lasermodule (optioneel)
1 x offline controllermodule (optioneel)
1 x GRBL 1.1f-besturingskaart
1 x 775 spilmotor
1 x ER11 spantang
1 x voeding
10 x CNC-boren
4 x plaatklemmen
3 x inbussleutels
1 x 4G USB-flashstation
1 x gebruikershandleiding & GRBL-software
